株式会社ARCは、大型船関係の金属加工(塗装、切断、溶接)を得意とする会社です。

---

事業案内一覧

　
　［鉄工所］

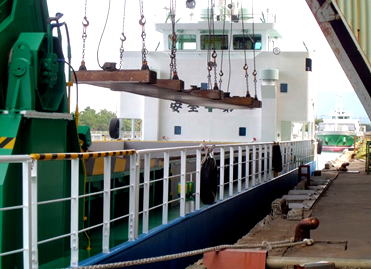

「鋼材水切入荷（ PL/WF/他 )」

造船鉄骨などあらゆる鋼材を岸壁から荷揚げします。

着岸能力	199G/T (MAX,299G/T)
クレーン能力	（28ｔ）旋回式
月間水切能力	PL 約4000t 　WF 約2000t

---

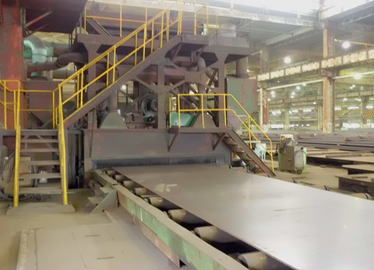

「ショットブラスト/塗装装置 」

鋼材表面の酸化膜に小さな金属を投射して除去し、防錆塗装を行っております。

型 式 (SHOT)	ロートブラストユニット による遠心投射式
型 式 (塗装)	横型水洗ブース式
塗 装 方 式	エアレス自動スプレー方式 両面同時スプレー可能

「切断加工」

プラズマ切断・ガス切断により、開先・穴あけにも対応した多種多様な形状を最適加工し、 高品質・高精度な製品提供を実現しております。

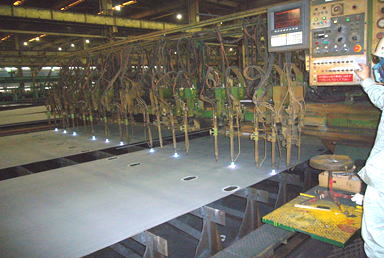

ガス切断機

■　レールスパン	7.5m
■　レール全長	39m
■　トーチ間隔	150mm〜
■　切断トーチ本数	16本
■　マーキントーチ	3本

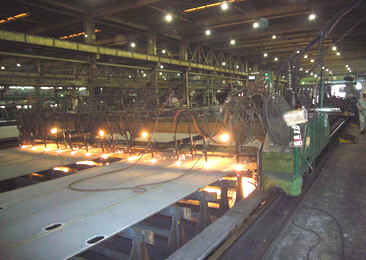

フレームプレーナー

■　レールスパン	7.5m 6.5m
■　レール全長	39m 57m
■　トーチ間隔	100mm〜
■　トーチ本数	18本(2台) 30本(2台)
■　有効切断長	25ｍ（2台） 50m(1台)

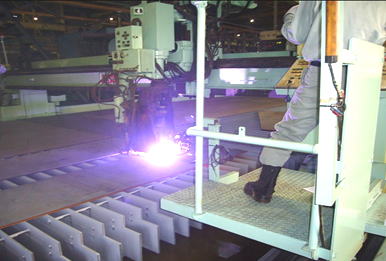

酸素プラズマ切断機

■　有効切断長	38.5m
■　有効切断幅	5m
■　切断速度	0〜6000mm/min
■　マーキン速度(定常）	30000mm/min
■　切断可能板厚	6mm〜50mm

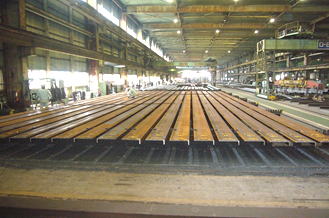

「造船ビルトアップロンジ加工」

板から切り出したウエブ材とフラットバーT字形に溶接加工した、ビルトアップロンジを生産(最大25m)しております。

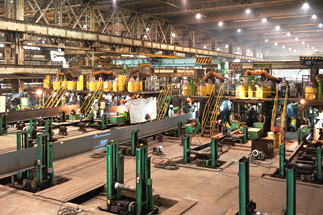

ロンジ仮組装置

■　仮組装置	半自動装置
■　駆動受ローラー	電動式
■　コンベア長	57m

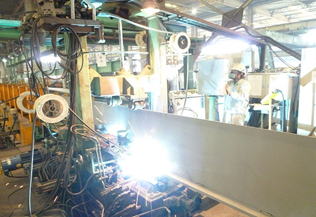

ロンジ自動溶接装置

■　溶接電源	ダイヘン600A CO2
■　溶接装置	TRIFARC（3基）
	Ｔタンデム（3基)
■　操 作 盤	半自動装置

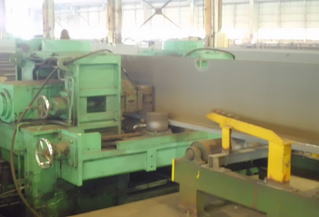

ロンジ矯正装置

■　歪取り装置	加圧ローラー油圧式
■　縦曲がり矯正速度	12m/min
■　横曲がり矯正速度	12m/min

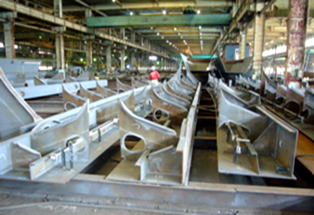

「造船条材・構造物製作加工」

条材、小組立・大組立・ハッチコーミングの各種造船ブロック加工を行っております。ショットプライマー・切断・組立・溶接・出荷までの一貫生産が可能です。

条材加工

(形鋼・Ｈ鋼・パイプ・HRB・RB) マーキン切断仕上

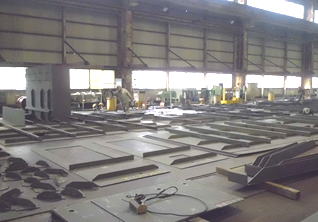

小組立

上部構造/他BLOCK製作

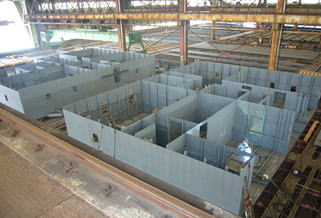

大組立

上部構造/他BLOCK製作
最大建造 BLOCK重量	40t×20tクレーン相吊 (偏過重MAX=48t)

ハッチコーミング/他BLOCK製作

マーキン切断・組立・溶接・仕上

---
